水冷板的焊接质量直接决定了冷却系统的密封性和长期可靠性。传统检测方法往往只能提供焊接完整性的间接证据，而蔡司工业CT技术则能深入焊缝内部，揭示传统方法无法观察到的关键细节。水冷板焊接的独特挑战水冷板的焊接工艺面临特殊挑战。这些组件通常采用多种材料（如铜与铝的异种金属焊接），且焊接区域需要同时满足多项要求：保持高压密封性、实现高热传导效率、承受长期热循环应力。常见的焊接缺陷包括：1.未焊透/未熔合：焊接深度不足，金属未完全结合2.气孔：焊接过程中被困气体形成的小空腔3.裂纹：热应力导致的微观或宏观裂缝4.夹渣：焊剂或氧化物被困在焊缝中5.咬边：焊缝边缘的凹陷，可能成为应力集中点

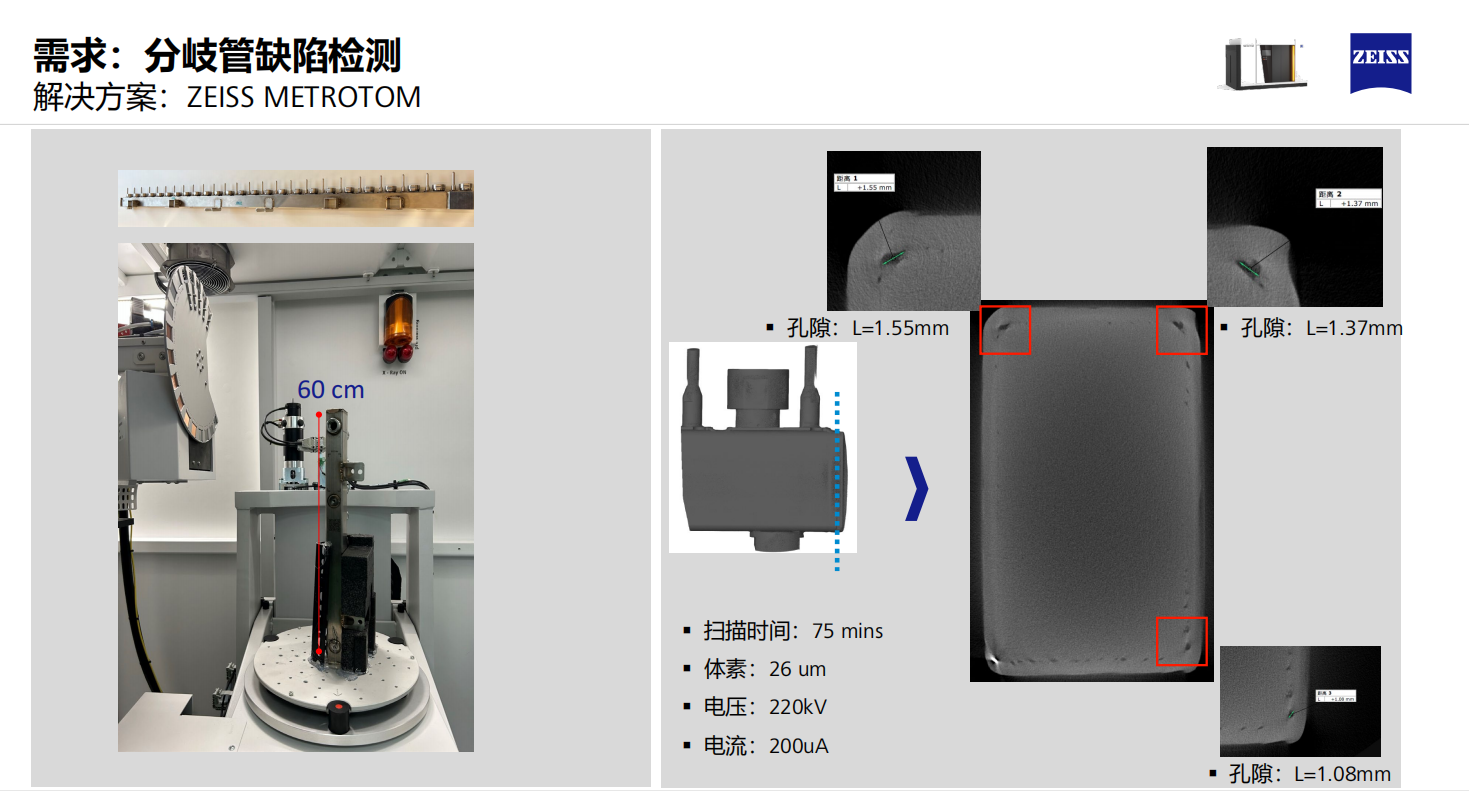

传统检测方法如染色渗透、超声波或射线二维检测，要么只能检测表面缺陷，要么提供的信息有限，难以全面评估焊接质量。蔡司工业CT技术的焊缝分析优势蔡司工业CT对焊接区域的检测提供了一种全三维的视角。其核心技术优势包括：1.三维孔隙可视化：CT扫描可以清晰地显示焊缝内部所有孔隙的三维分布、尺寸和形状。工程师可以区分无害的球形气孔和可能扩展成为裂纹的不规则形状孔隙。这种区分对于评估焊接质量至关重要，因为孔隙形状直接影响应力集中程度。2.焊缝穿透深度测量：通过CT数据，可以精确测量焊缝在不同位置的穿透深度。这对于评估焊接一致性特别重要，因为即使平均穿透深度符合要求，局部穿透不足也可能导致泄漏风险。3.界面完整性评估：对于异种金属焊接，CT可以显示两种材料在界面处的结合情况。材料密度差异在CT图像中形成自然对比，使工程师能够评估扩散层的连续性和均匀性。4.热影响区分析：焊接过程产生的热影响区(HAZ)可能改变材料性能。虽然CT不能直接测量材料性能变化，但可以通过检测该区域的孔隙形成趋势或微观结构变化来间接评估焊接热输入是否适当。5.实际案例分析：从检测到工艺优化某液冷板制造商发现，其产品在压力测试中偶尔出现泄漏，但传统检测方法无法确定泄漏源。通过蔡司工业CT对多个样品进行全面扫描，发现了问题模式：
分析显示，泄漏总是发生在特定焊接路径的相同位置。CT图像进一步揭示，这些位置的焊缝内部存在连续的线性气孔网络，形成潜在的泄漏通道。进一步调查发现，这些气孔网络与焊接机器人路径的转折点对应，表明在这些位置焊接速度或功率控制存在问题。
基于蔡司工业CT数据，工程师调整了焊接参数，特别是在路径转折点增加了短暂的能量补偿。后续生产的CT扫描验证了这一改进：线性气孔网络消失，焊缝质量均匀性显著提高。这一案例展示了CT数据如何直接指导工艺改进。1.量化分析：从定性到定性的转变现代CT分析软件提供了一系列量化工具，将焊接质量评估从主观判断转变为客观测量：2.孔隙率统计：软件可以自动识别并统计焊缝区域的所有孔隙，计算总体孔隙率、最大孔隙尺寸、孔隙分布均匀性等参数。这些统计数据可以与基于行业标准或内部经验设定的接受标准进行比较。3.壁厚映射：对于焊缝区域，可以生成精确的壁厚分布图。这有助于识别局部薄弱区域，即使这些区域没有明显的孔隙或裂纹，但厚度不足也可能影响长期性能。4.几何比对：将实际CT扫描数据与设计的CAD模型进行比对，可以评估焊接变形程度。过度的变形可能表明焊接热输入过大或夹具设计不当。5.应力集中预测：基于CT数据重建的三维模型可以用于有限元分析，预测在热循环或压力载荷下可能的失效位置。
从抽样到全面的质量保证传统焊接质量检测通常采用抽样方式，基于统计学假设评估整批产品质量。而CT技术的效率提升和成本降低，使得更全面的检测成为可能：1.关键区域100%检测：对于高可靠性要求的数据中心液冷系统，可以对每个水冷板的焊接区域进行CT扫描，确保零缺陷出厂。2.趋势分析：连续收集生产过程中的CT数据，可以建立焊接质量趋势图，早期发现工艺漂移，实现预防性维护。3.供应链管理：CT数据提供了客观的、可追溯的质量记录，有助于管理多个焊接供应商或不同生产线的质量一致性。
行业影响与技术发展随着液冷系统在数据中心的应用越来越广泛，对焊接质量的要求也在不断提高。工业CT在这一领域的应用正在改变行业标准：1.标准更新：基于CT数据的丰富信息，行业组织正在更新焊接质量标准，纳入更多三维参数和量化指标。2.设计反馈：焊接区域的CT分析数据正在反馈到产品设计阶段。设计工程师可以根据实际制造能力调整焊接接头设计，提高可制造性和可靠性。3.预测性维护扩展：在水冷板使用过程中，定期CT扫描可以监测焊接区域在长期热循环下的变化，预测可能的失效，实现真正的预测性维护。蔡司工业CT技术为水冷板焊接质量评估带来了革命性的变化。通过提供焊缝内部结构的三维可视化、精确测量和量化分析，它不仅提高了缺陷检测能力，更为整个设计-制造-使用周期提供了持续改进的数据基础。在数据中心液冷系统可靠性要求日益提高的背景下，这种基于深度数据驱动的质量保证方法，正成为行业最佳实践的重要组成部分。
